Stroj za izdelavo litijevih baterij

1.Model:TOB-HP300C-EC2.Širina valja:330mm（učinkovita širina uporabe 300mm）
3. Model koledarja: hidravlična stiskalnica
4. Območje nastavitve reže valjev: 0-2 mm

Pošlji povpraševanje

Klepetaj zdaj

Predstavitev izdelka

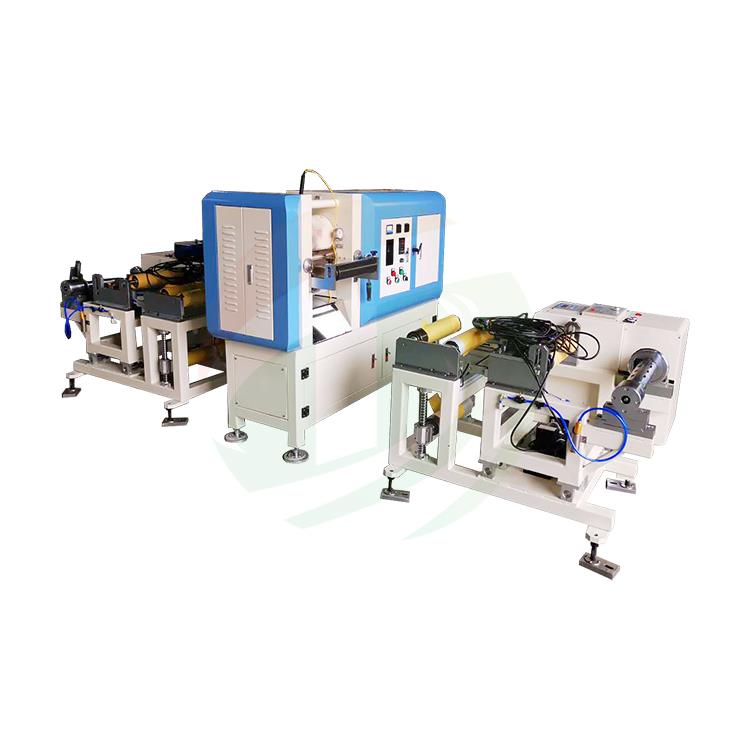

Hidravlična valjarna stiskalnica z zaslonom na dotik s sistemom za navijanje in odvijanje

Specifikacija

Stroj za stiskanje z neprekinjenimi valji je glavna oprema v proizvodni liniji. Sestavljen je iz litega jeklenega portala, valja, motornega reduktorja s spremenljivo frekvenco, sistema za tlak plin-tekočina, sistema za nastavitev reže, električnega krmilnega sistema, zaščitne plošče za podajanje in mehanizma za čiščenje kotalne površine.

Stroj za stiskanje z neprekinjenim valjem služi predvsem za povečanje gostote aktivnega materiala elektrode pri raziskavah Li-Ion baterij po premazovanju. Ta oprema uporablja servo nastavitev kotalne vrzeli, linearno hitrost pa prilagodi frekvenčni pretvornik (VDF), da se doseže brezstopenjska regulacija hitrosti.

Model	Roll to Roll Pressure Adjust Valjanje Pritisk Stroj
funkcija	Elektroda koledarske baterije
Premer valja	Premer 210 mm
Širina valja	330 mm, efektivna uporabna širina 300 mm
Hitrost	2-8r/min(1.3-5.2m/min, nastavljivo)
Enotnost premaza	±0.002 mm (uporabniška garancija)
Enakomernost debeline elektrode po valjanju	Manjše ali enako ±0,002 mm Pod predpostavko zagotavljanja enakomernosti premaza, Postavitev tlačnega valja: zgornja in spodnja vodoravna postavitev
Videz stroja	Računalnik siva, modra, Instalirajte 2 kazalnika. Naprava za zaščito pri namestitvi, barvana opozorilna barva
Ležaj	Poseben ležaj za valjčno stiskalnico
mazalni	3# mast na osnovi litija
Širina valja	300 mm
Model koledarja	Hidravlična stiskalnica
Material	Serija 9Cr3Mo Visokolegirano hladno valjano jeklo
Trdota površine	Zgornji HRC66
Globina utrjene plasti	18-25 mm
prevlečen s kromom valja	Večji ali enak 0,18 mm
Trail jump of roler	Manjše ali enako ±0,002 mm
Hrapavost površine valja	Ra Manjši ali enak 0.4
Nastavitev razmika med valji	S prilagoditvijo vmesnika človek-stroj za spreminjanje tlaka olja. Vrednost gibanja valja je prikazana na zaslonu vmesnika človek-stroj. prilagoditev vnosa na vmesniku človek-stroj za spreminjanje razmika valjev, servo zaslon prilagodi.
Razpon nastavitve reže valjev	0-2 mm
Pogon valjev	Cikloidni reduktor
moč glavnega motorja	0.75kw (380V 50hz)
Tlačna metoda	Električna hidravlična črpalka
Specifikacije hidravličnega cilindra	Premer cilindra 60 mm, gib 10 mm
Največji delovni tlak	63T X2 kos
Največji delovni zračni tlak	25Mpa
Teža glavnega stroja	Približno 1T
Barva opreme	Računalniška siva
Enakomernost skupne debeline površine	(povprečna hrapavost, Ra) od 0.8-1.25 m
Površinska obdelava/ravnina stiskalnih valjev	V vrstnem redu 0,003 mm
Opomba	Ima nastavljiv mikrometrski gumb za prilagajanje razmika valjev v obsegu {{0}}.05-1.00 mm (toleranca 0,003 mm) z dvema visoko natančnima mikrometrskima gumboma

Sprostitev

Odvijalna gred	Z zračno gredjo krmilnega ventila, Konfiguracija pnevmatske pištole
Nadzor napetosti elektrod	Magnetna praškasta zavora, vrtilna razdalja 50 N.m
Območje nastavitve napetosti	2.3-20 kg
Kontrola popravkov	Naprava za fotoelektrično korekcijo
Vodeni nadzor	Vodilo linearnega ležaja
Skupna dolžina gibanja	±50 mm
utež	Približno 80 kg
Gred	3 palca

Navijanje

funkcija	Navijanje zvite elektrode
Navijalna os	Z zračno gredjo krmilnega ventila, Konfiguracija pnevmatske pištole
Nadzor napetosti elektrod	Magnetna praškasta zavora, vrtilna razdalja 50 N.m
Območje nastavitve napetosti	2.3-20 kg
Kontrola popravkov	Naprava za fotoelektrično korekcijo
Natančnost popravka	±0,5 mm
Vodeni nadzor	Vodilo linearnega ležaja
Skupna dolžina gibanja	±50 mm
Vozi	Poganjajte kolut skozi reduktor motorja in sklopko z magnetnim prahom Moč motorja za navijanje: 0.75KW (420V/50Hz 3 faze)
Utež	Približno 80 kg
Gred	3 palca
