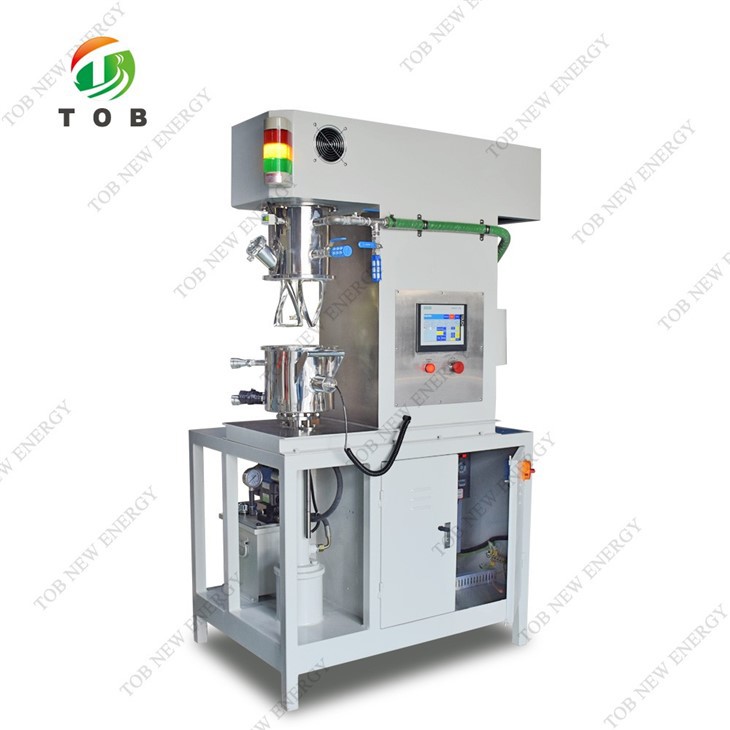

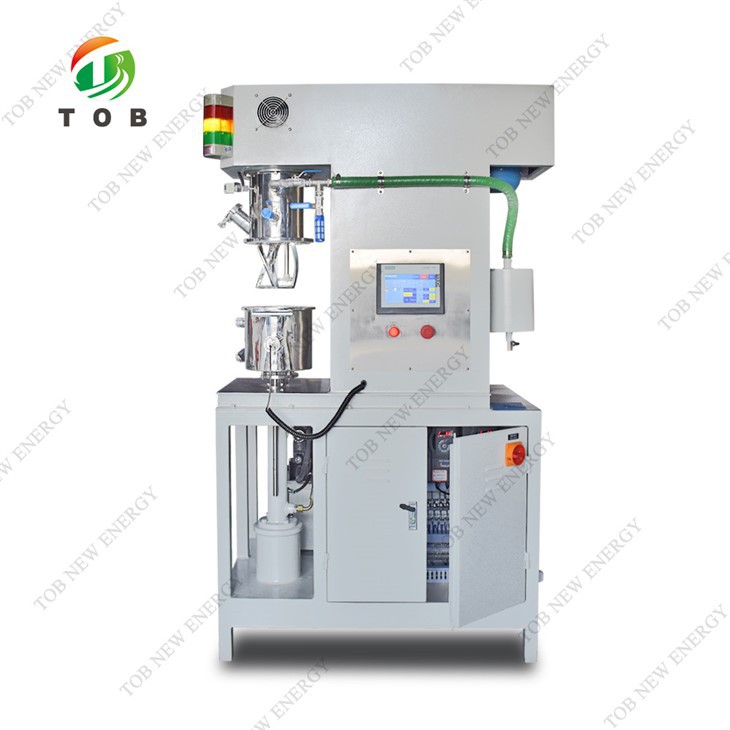

Vakuumski planetarni mešalnik za natrijeve ionske baterije

Model

TOB-XFZH05

Spodnji deli cevi

Projektna skupna prostornina

8L

Izbirni obseg

2.7-5L

Notranji premer posode

240 mm

Notranja globina posode

180 mm

Material posode

Deli v povezavi z materiali so iz nerjavečega jekla 304

Oblika jakne za kaljenje

Dno in plašč soda lahko dovajata vodo za hlajenje, ohranjanje toplote in ogrevanje

Vrata za kaljenje jakne

G3/4", s hitro odpirajočim se gibljivim spojem,

plašč vzdrži pritisk Manjši ali enak 0.4MPa

Krožni sistem plašča za kaljenje

pripravi naročnik,

temperatura dovoda vode v plašč manjša ali enaka 8 stopinj,

pretok hladilne vode >3,5 L/min

Oblika odpustnih materialov

spodnji del G1-1/2" tridelnega izpustnega krogelnega ventila, opremljenega s 2" standardnim priključkom za hitro povezavo ISO

Projektna temperatura okolja

-10-+120 stopnja

Način premikanja

Koleščki se premikajo

Mešanje delov

Delovna frekvenca

5-50hz

Moč mešanja

1,5kw

Hitrost mešalnega rezila

10-98rpm

Hitrost vrtenja planetarne škatle

5-50rpm

Premer mešalne lopatice

124 mm

Model mešalne lopatice

Spiralni zasuk s spremenljivim prerezom, vijačnica 90 stopinj

Material rezila za mešanje

304 nerjavno jeklo

Hitrost linije mešalnega rezila

0.06-0.6m/s

Številka mešalne lopatice

2 kos

Razpršilni deli

Delovna frekvenca

5-50hz

Razpršilna moč

2,2 kW

Hitrost vrtenja razpršitve

610-6100rpm

Premer razpršilne plošče

70 mm

Razpršilni model

Nazobčan

Razpršilni ploščni material

304 nerjavno jeklo

Hitrost razpršilne linije

2.2-22m/s

Razpršilno število

1 kos

Številka razpršilne gredi

1 kos

Opraskajte stenske dele

Material stenskega nosilca proti praskam: nerjaveče jeklo 304

Material stene za praske: Teflon

Hitrost vrtenja praske stene: Skladno s hitrostjo vrtenja planetarne škatle

Odstranljiv ali ne: odstranljiv dizajn (odstraniti ga je treba pri strganju stene pri procesu visoke viskoznosti)

Osnovni in dvižni deli

Materiali delov: konstrukcijsko ogljikovo jeklo visoke togosti

Način dviganja: električni

Dvižno vodilo: Visoko natančno linearno vodilo

Pot dviga: manjša ali enaka 290 mm

Zgornji deli cevi

Material zgornjega dela cevi: nerjaveče jeklo 304

Priključek za napajanje: vmesnik za hitro odpiranje DN40 1kos

Priključek za dovajanje tekočine: standard ISO 1/2" hitri vmesnik 1 kos

Priključek za ogledalo: kontrolno steklo iz kaljenega stekla DN50 1 kos

Vrata za vakuumiranje: G1/2 " 1 kos

Izpušna odprtina: skupaj z vakuumsko odprtino

Priključek za digitalni vakuumski merilnik: M14×1,5 notranji navoj metrični zobni vmesnik 1 kos

Nadzorni sistem

Električna omarica: uporablja se za namestitev nizkonapetostnih električnih komponent, kot je pretvornik

Plošča za ročno upravljanje: Za namestitev gumbov, gumbov, merilnikov itd

Napajanje: AC 3×380V±5﹪,50Hz

Način krmiljenja: elektronski nadzor

Nadzor moči in način nastavitve hitrosti: Zagon in nadzor pretvornika

Način hlajenja: zračno hlajen (hlajenje z vetrom)

Način delovanja: zaslon na dotik

Digitalni prikazovalnik temperature: temperatura materiala

Gumb za zaustavitev v sili: 1 kos

Alarmni sistem: Alarm za previsoko temperaturo, izklop alarma za previsoko temperaturo, izklop alarma

Prikaz hitrosti: Zaslon na dotik prikazuje hitrost

Navodila za napajanje: 1 kos

Sistem varnostne verige

Zaustavitev v sili: pritisnite stikalo za zaustavitev v sili, naprava se takoj ustavi in ​​ne more storiti ničesar

Zaženite mešanje pri nizki hitrosti: sod lahko dvignete in hkrati obračate

Visokohitrostna disperzija: cev na mestu pred obračanjem

Varno zaklepanje v delovanju: Ko stroj deluje, mešalnega soda ni mogoče spustiti, mešalnega soda ni mogoče odpreti.

Preprečite povratni tok vakuumske cevi: posebna zasnova vakuumske vmesne posode lahko učinkovito prepreči povratek olja vakuumske črpalke v mešalni boben

Napaka pri prenehanju delovanja: pretvornik ima preobremenitev, prevelik tok, prenapetost, puščanje, pomanjkanje enake zaščite

Dvig mešalnega soda: mešalni sod na mestu, da se dvigne

Mešalni sod se ni vrnil na normalni tlak, ni ga mogoče spustiti.

Po mešanju se sod dvigne na svoje mesto in lahko začnete z visoko hitrostjo razpršitve.

Po mešanju se sod dvigne na svoje mesto z zaklepnim zaščitnim sistemom, da se prepreči nenormalen padec, ko se mešalni sod dvigne na visoko mesto.

Stopnja suhega mešanja, medtem ko se sod dviguje, se mora mešalna lopatica hkrati vrteti.

Drugi opis

Temperaturna sonda: Pt100

Merjenje temperature: Nahaja se na steni cevi za zaznavanje notranje temperature materiala

Ležaji delov menjalnika: komponente za visoke hitrosti za uvožene ležaje, komponente za nizke hitrosti za domače ležaje

Oljno tesnilo: Domače blagovne znamke, O-tesnilo za statično tesnilo, dinamično tesnilo z uporabo mehanskih tesnil ali skeletnega oljnega tesnila

Mast: Domače znamke

Maziva za mehanska tesnila: uvožena blagovna znamka

Bencinski cilinder: Domače znamke

Bencinski servis:Domače znamke

Ventil: Domače znamke

povpraševanje po količini vakuumske konstrukcije: vakuumski sistem pripravi stranka sama, prostornina izpušnega zraka 2L/S（2X-2）

Zadrževanje vakuuma: -0.098Mpa, vzdrževalni tlak 24 ur＞-0.085Mpa, ne puščajte v sod

Skupna moč gostitelja: >4kw

Skupna teža: približno 700 kg

Dimenzije: D1463mm׊610mm×V1770mm

Barva videza: umazano bela

Nosilnost na tla: 900 kg/㎡
